DK32/34

Caudalímetro de área variable para caudales bajos de líquidos y gases

  • Indicador mecánico compacto, interruptores MÍN./MÁX. opcionales y válvula de aguja
  • Robusta construcción metálica: acero inoxidable o aleación
  • Rosca: G¼, ¼ NPT, etc.
  • -40…+200°C, máx. 220 barg
  • Icon/Logo Security Integrity Level 2 (SIL 2)

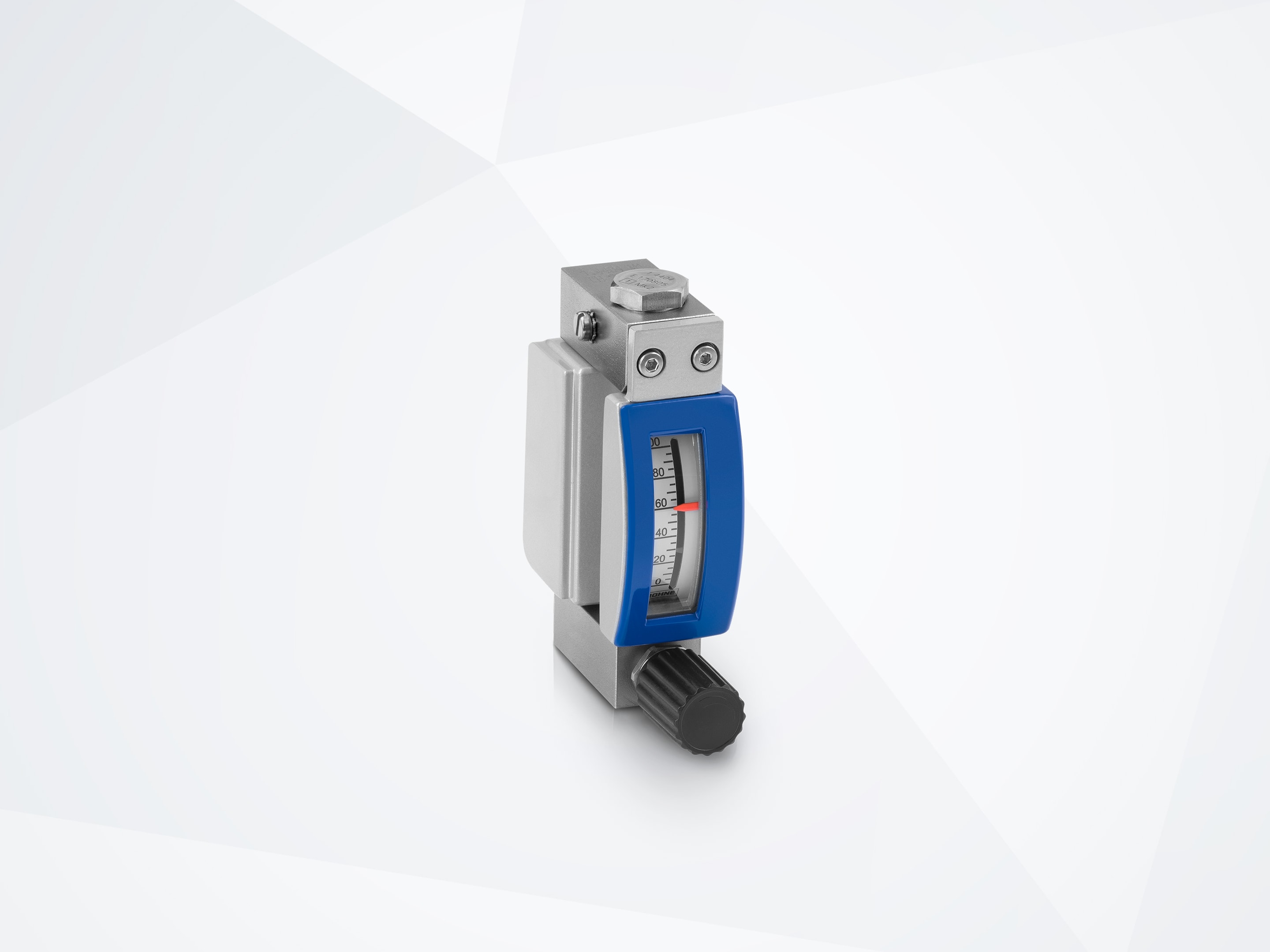

DK32 – Indicador mecánico con conexiones horizontales

DK32 - Caudalémetro de área variable - Indicador mecánico con conexiones horizontales

El DK32/34 es un caudalímetro de área variable para la medida de caudales bajos de líquidos y gases. Este caudalímetro comprobado es especialmente apto para la monitorización del caudal y la dosificación en sistemas de analizadores de gas o en paneles de purga. Gracias a su robusta construcción completamente metálica, puede utilizarse en condiciones de proceso críticas con temperaturas de hasta +200°C / +392°F o presiones de hasta 400 barg / 5800 psig. Está disponible con una válvula dosificadora para un ajuste de precisión del valor de caudal.

El DK32/34 funciona sin alimentación auxiliar. El equipo cuenta con un indicador local, opcionalmente con dos interruptores límite MÍN./MÁX. (NAMUR), un contacto Reed o salida analógica de 4...20 mA. Para proporcionar una velocidad de caudal constante incluso ante variaciones de la presión en entrada o salida, el caudalímetro VA está disponible también con reguladores de caudal. Se suministra con conexiones a proceso horizontales o verticales para rosca NPT o G, adaptadores de brida y numerosas otras opciones de conexión. El caudalímetro VA cuenta con varias aprobaciones para el uso en áreas peligrosas y es apto también para el uso en sistemas instrumentados de seguridad (SIS).

Características destacadas del producto

  • Instalación simple y económica: medida e indicación en pantalla sin alimentación auxiliar
  • Rotámetro de purga con 2 interruptores límite opcionales para la monitorización del caudal
  • Varios materiales del sensor de acero inoxidable y aleaciones
  • Pasivación de la superficie opcional con SilcoNert®2000 para el análisis a nivel de trazas
  • Categoría de protección IP65/66
  • Valor de escala completa para líquidos: 1,6…150 l/h / 0,4…40 GPH
  • Valor de escala completa para gases: 16…4.800 l/h / 0,6…170 SCFH
  • Rangeabilidad 10:1
  • Precisión: incertidumbre ±4%
  • Conforme a SIL 2: Apto para el uso en sistemas instrumentados de seguridad (SIS)
  • Aprobado para áreas peligrosas

Aplicaciones típicas

Industria química y otras industrias de proceso

  • Aditivos (por ej. catalizadores, surfactantes, inhibidores de espuma, emulsionantes)
  • Ácidos, bases, fosgeno y otras sustancias clorhídricas, sustancias sulfúricas
  • Condensado y agua de refrigeración
  • Inertización de nitrógeno en depósitos y tanques
  • Monitorización de caudales de muestreo en analizadores de gas
  • Introducción de gas en líquidos

Industria del petróleo y gas

  • Patines de inyección de anticorrosivos, antiincrustantes e inhibidores de hidratos
  • Nitrógeno, gases de combustión
  • Monitorización de caudales de muestreo en sistemas de analizadores

Maquinaria y equipos (industria OEM)

  • Monitorización de juntas estancas al gas para compresores
  • Refrigerantes y agua de refrigeración, lubricantes, suministro de aire
  • Prevención del funcionamiento en seco de bombas
  • Dosificación de productos químicos y gases en laboratorios e instalaciones de prueba

Variantes de producto

  • Icon/Logo Security Integrity Level 2 (SIL 2)

DK32/34 K

Caudalímetro de área variable con interruptores límite NAMUR

  • 1 o 2 interruptores límite (NAMUR)
  • Para la monitorización de los límites MÍN./MÁX. (conforme a SIL 2)
  • Dispone de la gran mayoría de aprobados para zona peligrosa
  • Hasta +150°C; Protección clase: IP65
DK32 ESK

DK32/34 ESK

Caudalímetro de área variable con salida analógica

  • Señal de salida 4…20 mA y comunicación HART®7
  • PPara control y registro en contínuo
  • Alojamiento antideflagrante con electrónica de seguridad intrínseca
  • Hasta +140°C; Protección clase: IP66/IP68

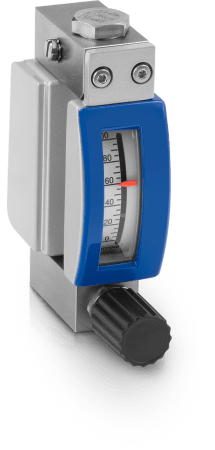

DK32 - Caudalémetro de área variable - Indicador mecánico con conexiones horizontales

DK32

Indicador mecánico con conexiones horizontales

  • Alimentación no necesaria
  • Válvula de aguja integrada en la parte inferior o superior
  • Rosca: G¼, ¼ NPT; adaptadores de brida y otras conexiones

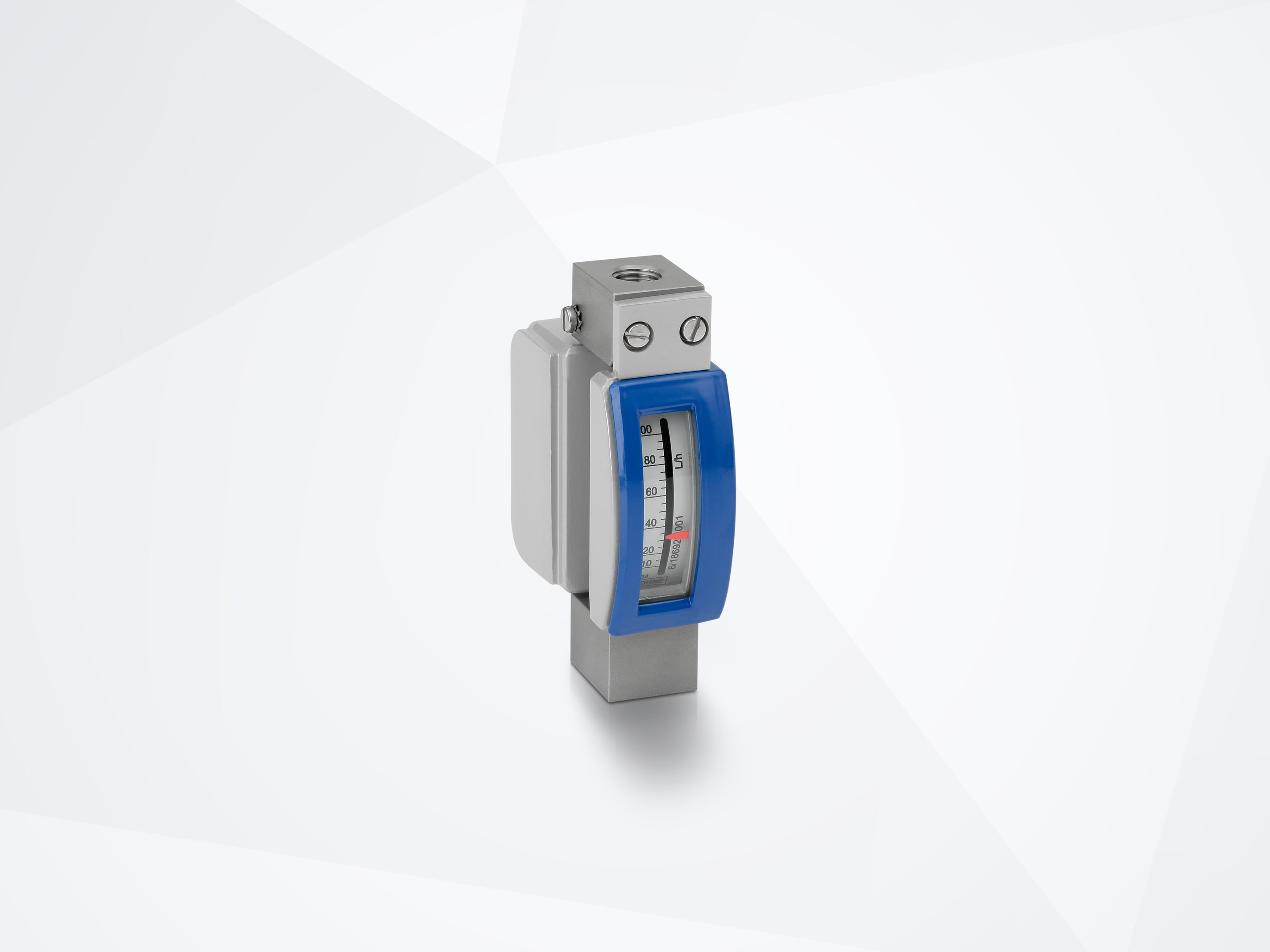

DK34 - Caudalémetro de área variable - Indicador mecánico con conexiones verticales

DK34

Indicador mecánico con conexiones verticales

  • Alimentación no necesaria
  • Rosca: G¼, ¼ NPT; otras numerosas conexiones
