DK37 M8

Caudalímetro de área variable para caudales críticos de líquidos y gases

  • Indicador mecánico o electrónico (4…20 mA/HART®)
  • Robusta construcción metálica: acero inoxidable o aleación
  • Rosca: G¼, ¼ NPT; otras
  • -40…+150°C; máx. 220 barg
  • Icon/Logo Security Integrity Level 2 (SIL 2)

DK37 M8E – Versión de acero inoxidable con válvula en la parte inferior

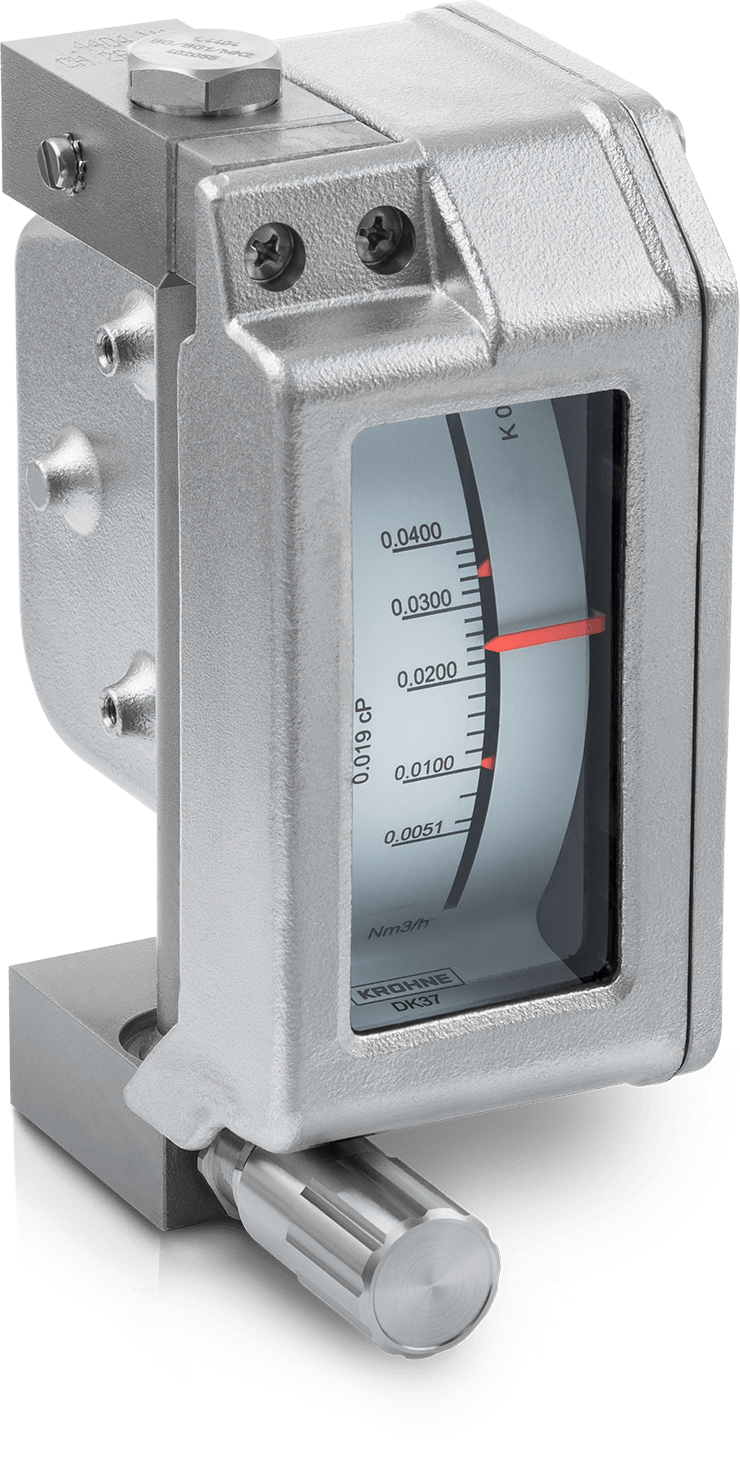

DK37 Stainless steel version

El DK37 M8 es un caudalímetro de área variable (VA) con salida de señal eléctrica e indicador de barra gráfica o indicador mecánico con dos interruptores límites opcionales. Este versátil equipo completamente metálico es apto para medir gases y líquidos. Gracias a su robustez, el caudalímetro VA puede utilizarse a alta temperatura hasta +200°C / +392°F, o alta presión hasta 220 barg / 3190 psig. Se suministra equipado con una válvula de aguja para un ajuste de precisión del valor de caudal.

El DK37 M8 se suministra con conexiones a proceso verticales u horizontales para rosca NPT o G, adaptadores de brida y numerosas otras opciones de conexión. Para proporcionar una velocidad de caudal constante incluso ante variaciones de la presión en entrada o salida, el caudalímetro VA está disponible también con reguladores de caudal. Cuenta con aprobaciones para el uso en áreas peligrosas y es apto para el uso en sistemas instrumentados de seguridad (SIS).

Características destacadas del producto

  • Instalación simple y económica: medida e indicación en pantalla sin alimentación auxiliar
  • Rotámetro de purga con 2 interruptores límite opcionales o salida 4…20mA/HART® para la monitorización del caudal
  • Varios materiales del sensor de acero inoxidable y aleaciones
  • Pasivación de la superficie opcional con SilcoNert®2000 para el análisis a nivel de trazas
  • Alojamiento estándar de PPS o, bajo pedido, de acero inoxidable
  • Categoría de protección IP66/67
  • Valor de escala completa para líquidos: 1,6…250 l/h / 0,4…67 GPH
  • Valor de escala completa para gases: 16…8.000 l/h / 0,6…300 SCFH
  • Rangeabilidad 10:1
  • Precisión: incertidumbre ±2,5%
  • Conforme a SIL2: Apto para el uso en sistemas instrumentados de seguridad (SIS)
  • Aprobado para áreas peligrosas

Aplicaciones típicas

Industria química y otras industrias de proceso

  • Aditivos (por ej. catalizadores, surfactantes, inhibidores de espuma, emulsionantes)
  • Ácidos, bases, fosgeno y otras sustancias clorhídricas, sustancias sulfúricas
  • Condensado y agua de refrigeración
  • Inertización de nitrógeno en depósitos y tanques
  • Monitorización de caudales de muestreo en analizadores de gas etc.
  • Introducción de gas en líquidos

Industria del petróleo y gas

  • Patines de inyección de anticorrosivos, antiincrustantes e inhibidores de hidratos
  • Nitrógeno, gases de combustión
  • Monitorización de caudales de muestreo en sistemas de analizadores

Maquinaria y equipos (industria OEM)

  • Monitorización del suministro de juntas
  • Refrigerantes y agua de refrigeración, lubricantes, suministro de aire
  • Prevención del funcionamiento en seco de bombas
  • Dosificación de productos químicos y gases

Variantes de producto

DK37 M8M - Caudalémetro de área variable - Indicador mecánico con válvula de aguja
  • Icon/Logo Security Integrity Level 2 (SIL 2)

DK37 M8M

Indicador mecánico

  • Alimentación no necesaria
  • Interruptores de caudal MÍN./MÁX. opcionales (conforme a SIL2)
  • Válvula de aguja integrada en la parte inferior o superior para el ajuste del caudal
  • Alojamiento de acero inoxidable resistente a los impactos o alojamiento de plástico económica de plástico rentable
  • -40…+150°C, máx. 220 barg
DK37 M8E - Caudalémetro de área variable - Indicador electrónico con válvula de aguja

DK37 M8E

Indicador electrónico

  • A 2 hilos 4…20 mA/HART®
  • Indicador de barra gráfica electrónico
  • Válvula de aguja integrada en la parte inferior o superior para el ajuste del caudal
  • Alojamiento de acero inoxidable resistente a los impactos o alojamiento de plástico económica de plástico rentable
  • -40…+135°C / +275°F; máx. 220 barg / 3190 psig
