OPTISONIC 3400

Caudalímetro ultrasónico para aplicaciones de proceso con líquidos

  • Preciso caudalímetro a 3 haces: amplio rango dinámico, sin mantenimiento, sin caída de presión
  • Versiones para líquidos criogénicos (-200°C) y a alta temperatura (+250°C), para productos con baja o alta viscosidad (hasta más de 1000 cSt)
  • Brida: DN25…3000 / 1…120", máx. PN200 / ASME Cl 1500; también con extremos soldados
  • 3x 4…20 mA, HART®, Modbus, FF, Profibus-PA/DP

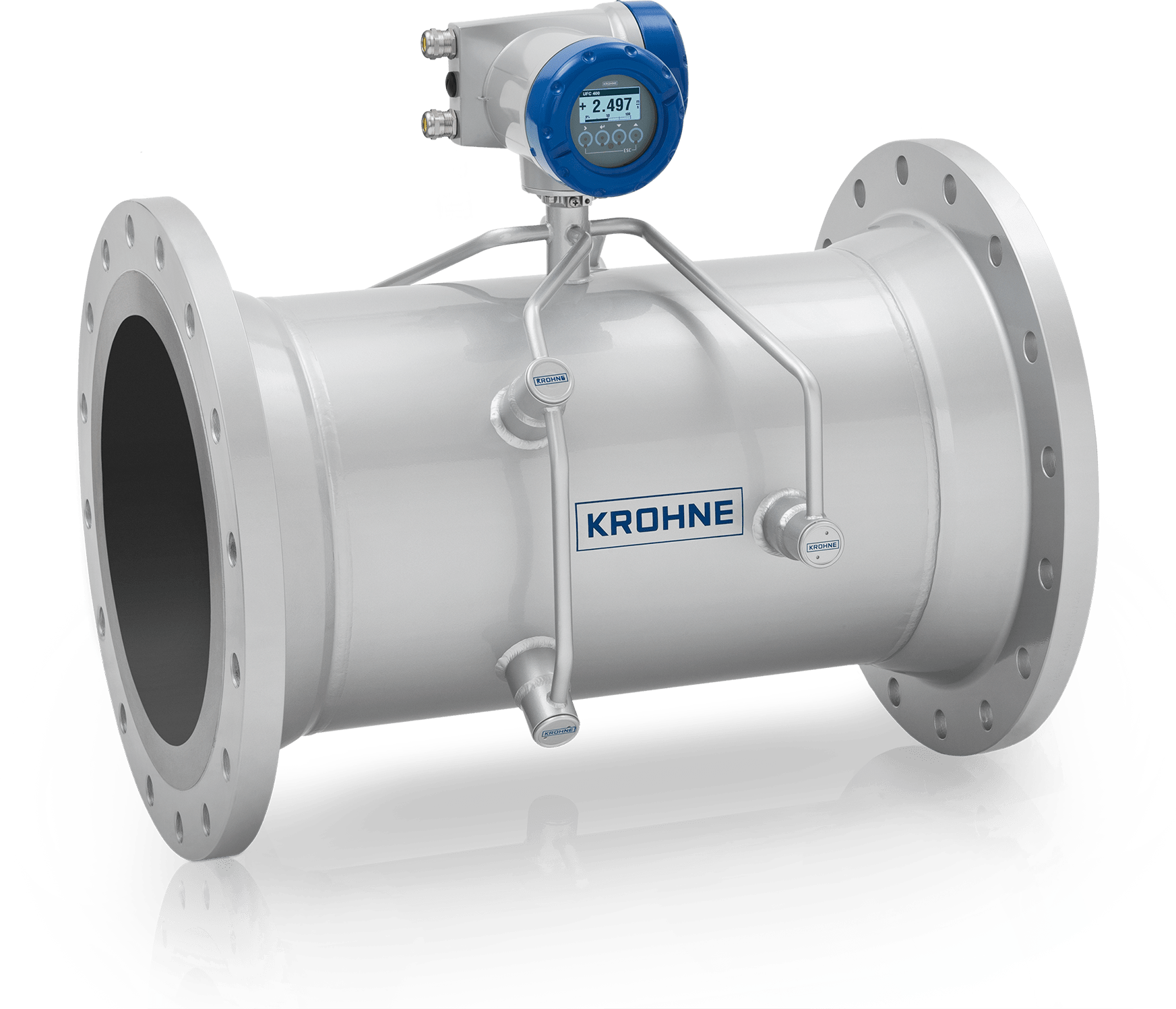

OPTISONIC 3400 C – Versión compacta con alojamiento de aluminio y brida

OPTISONIC 3400 C Caudalímetro ultrasónico – Versión compacta con alojamiento de aluminio y brida

El OPTISONIC 3400 es un caudalímetro ultrasónico a 3 haces en línea para una amplia gama de aplicaciones estándar o críticas con líquidos acuosos homogéneos, no viscosos, y para líquidos viscosos hasta más de 1000 cSt. Es la solución ideal para aplicaciones con productos criogénicos (hasta -200°C / -328°F), productos con rangos de temperatura extendidos (hasta +250°C / +482°F) y valores de presión bajos o muy altos. El OPTISONIC 3400 está disponible con un amplio rango de diámetros, de DN25 / 1" para aplicaciones de dosificación, a DN3000 / 120" para tuberías de transporte de agua.

Los 3 haces acústicos paralelos del caudalímetro, basados en el principio del tiempo de tránsito, permiten la medida bidireccional independiente del perfil del caudal para una alta precisión incluso en condiciones de perfil del caudal menos favorables (por ej. secciones de entrada y salida cortas). Por medio de la velocidad del sonido, el equipo puede detectar cambios del proceso o la contaminación del líquido. Construcción completamente soldada sin caída de presión y sin mantenimiento. El OPTISONIC 3400 está disponible con conexiones bridadas y soldadas. Cuenta con un diagnóstico completo y varias opciones de comunicación digital.

Características destacadas del producto

  • Medida de caudal bidireccional en un amplio rango dinámico
  • Varias versiones específicas para diferentes aplicaciones industriales con líquidos conductivos o no conductivos
  • Para rangos de temperatura extendidos
  • Disponibilidad de valores de presión bajos o muy altos
  • Insensible a las incrustaciones gracias a la configuración directa de los haces
  • Diagnóstico completo del sensor y del proceso (según NE 107)
  • Camisa de calefacción opcional
  • Diseño de paso integral: sin partes móviles, sin desgaste, sin caída de presión
  • Varias opciones de comunicación digital
  • Versión compacta o de campo (con longitud del cable máx. de 30 m / 90 ft, IP68 opcional)

Aplicaciones típicas

General

  • Aplicaciones criogénicas y con alta temperatura de proceso
  • Aplicaciones con alta presión de proceso
  • Varios líquidos conductivos y no conductivos, acuosos o viscosos

Industria del petróleo y gas

  • Hidrocarburos líquidos altamente viscosos
  • Inyección de agua/productos químicos
  • Agua producida
  • Medida de asignación
  • Medidas en tuberías
  • Detección de fugas en tuberías
  • Identificación de productos
  • Gas natural licuado (GNL)
  • Líquidos corrosivos y abrasivos

Industria química y otras industrias de proceso

  • Casi todos los productos químicos (productos viscosos inclusive)
  • Biocombustibles
  • Agua desionizada, desmineralizada o de refrigeración
  • Mezcla
  • Azufre líquido
  • Productos para inyección química
  • Identificación de productos
  • Detección de fugas
  • Dosificación
  • Carga de camiones y buques

Industria energética convencional y nuclear

  • Agua de refrigeración
  • Medida del calor
  • Condensado y agua de alimentación de calderas

Industria del agua y aguas residuales

  • Influente/efluente de extracción, agua caliente/calefacción urbana, desalinización, detección de fugas
  • Monitorización de la distribución de agua
  • Influente y efluente
  • Desalinización
  • Detección de fugas

Industria marina

  • Carga y descarga de cisternas

Maquinaria y equipos (industria OEM)

  • Construcción de maquinaria
  • Invernaderos
