OPTIWAVE 1010

Transmisor de nivel radar (FMCW) para cámara de bypass o indicador de nivel magnético

  • Medida continua del nivel de líquidos limpios
  • Radar 6 GHz
  • Rango de medida:  0,3…8 m
  • -40…+150°C; -1…40 psig

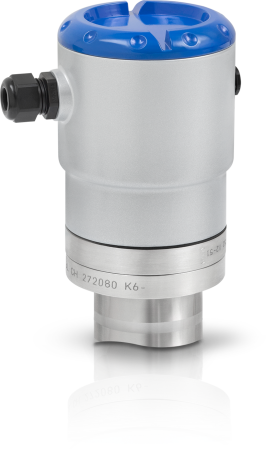

OPTIWAVE 1010 – Versión con alojamiento de aluminio

Transmisor de nivel radar  (FMCW) OPTIWAVE 1010 - Versión con alojamiento de aluminio

El OPTIWAVE 1010 es un radar (FMCW) 6 GHz a 2 hilos diseñado para la medida de nivel continua de líquidos limpios. Está soldado a una cámara de bypass o a un indicador de nivel magnético (MLI). Este radar es una solución rentable para aplicaciones sencillas en varias industrias, como la industria química, energética y la industria del agua y aguas residuales. Se entrega preconfigurado y listo para el uso. El sistema de sellado doble del proceso permite desmontar el convertidor durante el proceso. PACTwareTM, DD y DTM HART® gratuitos con funcionalidad completa.

Características destacadas del producto

  • Soldado a una cámara de bypass con un indicador IP68 opcional
  • Ninguna constante dieléctrica mínima si se equipa con un flotador
  • Sistema de sellado doble del proceso con Metaglas® o Metapeek
  • Alojamiento de aluminio o acero inoxidable
  • Preconfigurado en fábrica y listo para el uso ("plug & play")
  • Precisión: incertidumbre ± 5 mm / 0,2"
  • A 2 hilos, 4…20 mA/HART®
  • PACTware™, DD y DTM HART® gratuitos con funcionalidad completa

Aplicaciones típicas

  • Líquidos limpios en cámaras de bypass o indicadores de nivel magnéticos, por ej. disolventes, alcoholes, bases, condensados, gases licuados, hidrocarburos, aceite hidráulico o de motor, refrigerantes para motores, líquidos de lavado, agua de refrigeración o potable

Datos técnicos

Principios de medidaFlotador en bypass, Radar
Tipo de medida de nivelMedida continua
Productos medidosLíquidos
En contacto con el medioNo
Medida de interfaseNo
Partes húmedasAcero inoxidable austenítico (1.4404/316L), Polieteretercetona (PEEK)
Juntas de procesoEPDM, FKM/FPM, Kalrez® 6375

Aprobados/Normas

Certificados/aprobaciones ExATEX, EAC, IECEx, NEPSI
Certificados/aprobaciones OtrosNACE
Categoría de protecciónIP66/67, NEMA4X/6P

Comunicación

Salidas digitalesHART®
Salidas analógicas4…20 mA

Conexiones a proceso
