OPTIWAVE 3500

Transmisor de nivel radar (FMCW) para líquidos con requisitos higiénicos

  • Medida de nivel continua sin contacto en tanques altos y estrechos o bien pequeños y en tanques equipados con agitadores
  • Radar 80 GHz, antena de lente sin juntas
  • Rango de medida: 0…50 m / 164 ft
  • -40…+150°C; -1…25 barg
  • Icono/logotipo para medida de nivel de radar 80 GHz

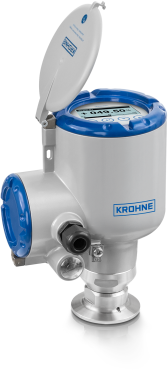

OPTIWAVE 3500 – Versión con antena PEEK y conexión Tri-Clamp

Transmisor de nivel radar (FMCW) OPTIWAVE 3500 – Versión con antena PEEK y conexión Tri-Clamp

El OPTIWAVE 3500 es un transmisor de nivel radar (FMCW) 80 GHz a 2 hilos para líquidos en aplicaciones de proceso higiénicas. Está diseñado para la medida de nivel continua sin contacto en la industria alimentaria y de bebidas y en la industria farmacéutica El equipo tiene una antena de lente PEEK de montaje enrasado con un ángulo de emisión y una zona muerta pequeña para una medida precisa incluso en tanques pequeños y estrechos con agitadores. Es apto también para el uso en tanques de mayor tamaño, para distancias de medida máx. 50 m / 164 ft.

El OPTIWAVE 3500 es ideal para aplicaciones con productos acabados o materias primas, como leche cruda, vino, zumos o disolventes. Ya que el radar resiste a temperaturas de operación máx. +150°C / +302°F y presiones máx. 25 barg / 362 psig, el equipo puede utilizarse en los procesos de limpieza CIP/SIP. El OPTIWAVE 3500 dispone de una amplia selección de conexiones a proceso. Cuenta con un diagnóstico exhaustivo del equipo y comunicación HART®7.

Características destacadas del producto

  • A 2 hilos, con lazo de alimentación, con HART®7
  • Zona muerta y ángulo de emisión pequeños (8° con antena DN40 / 1,5¨, 10° con antena DN25 / 1¨)
  • Precisión de ±2 mm / ±0,08"
  • Puede medir procesos en rápido movimiento (≤60 m/min / 196,85 ft/min)
  • La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
  • Apto para SIP (Sterilisation In Place) y CIP (Cleaning In Place)
  • Amplia selección de conexiones a proceso higiénicas
  • Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
  • PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
  • Diagnóstico exhaustivo del sensor y del proceso
  • Conforme a FDA, EC1935/2004, EC2023/2006 y UE 10/2011
  • 3 años de garantía

Aplicaciones típicas

General

  • Aplicaciones de nivel higiénicas con productos acabados y materias primas
  • Para el uso en tanques de almacenamiento altos y estrechos o bien pequeños y en tanques equipados con agitadores

Industria alimentaria y de bebidas

  • Extractos de frutas
  • Bebidas (bebidas sin alcohol, cerveza, vino, zumos de frutas etc.)
  • Levadura
  • Leche cruda, queso y otros productos lácteos
  • Chocolate
  • Sopas
  • Aceite vegetal
  • Productos para la CIP (incluyendo ácidos ligeramente corrosivos y soluciones cáusticas)

Industria farmacéutica

  • Agua purificada
  • Disolventes, alcoholes, bases
  • Ácidos ligeramente corrosivos

Aplicaciones reales

Datos técnicos

Tipo de productoMedidor de nivel
Principios de medidaRadar
Tipo de medida de nivelMedida continua
Productos medidosLíquidos, Pastas, Lodos
En contacto con el medioNo
Medida de interfaseNo
Rango de medida (líquidos)0…50 m/
0…164 ft
Presión de proceso (relativa)-1…25 barg/
-14,5…362 psig
Temperatura de proceso-40…+150°C/
-40…+302°F
Temperatura ambiente-40…+80°C/
-40…+176°F
Partes húmedasPolieteretercetona (PEEK)
Precisión (líquidos)±2 mm/
±0,08 in

Aprobados/Normas

Certificados/aprobaciones ExATEX, cQPSus, EAC, IECEx, NEPSI
Certificados/aprobaciones HigiénicasEHEDG
Certificados/aprobaciones OtrosCRN
Categoría de protecciónIP66/68, NEMA4X/6P
Conformidad NAMURNE 107, NE 21, NE 43, NE 53

Comunicación

Salidas digitalesHART®
Salidas analógicas4…20 mA

Conexiones a proceso

Conexiones higiénicasDIN 11851: DN40, DN50
Varivent®: N
SMS (1145): 51 mm
Tri-Clamp®: 1 1/2", 2"
Clamp (ISO 2852): 25, 33.7, 38, 40, 51
NEUMO BioControl®: DN50
DIN 11864-1A: DN40, DN50
