OPTIWAVE 6500

Transmisor de nivel radar (FMCW) para polvos y atmósferas polvorientas

  • Medida de nivel continua sin contacto en silos altos y estrechos, tolvas o contenedores
  • Radar 80 GHz, antena de lente
  • Rango de medida: 0…100 m
  • -50…+150°C; -1…40 barg
  • Icono/logotipo para medida de nivel de radar 80 GHz

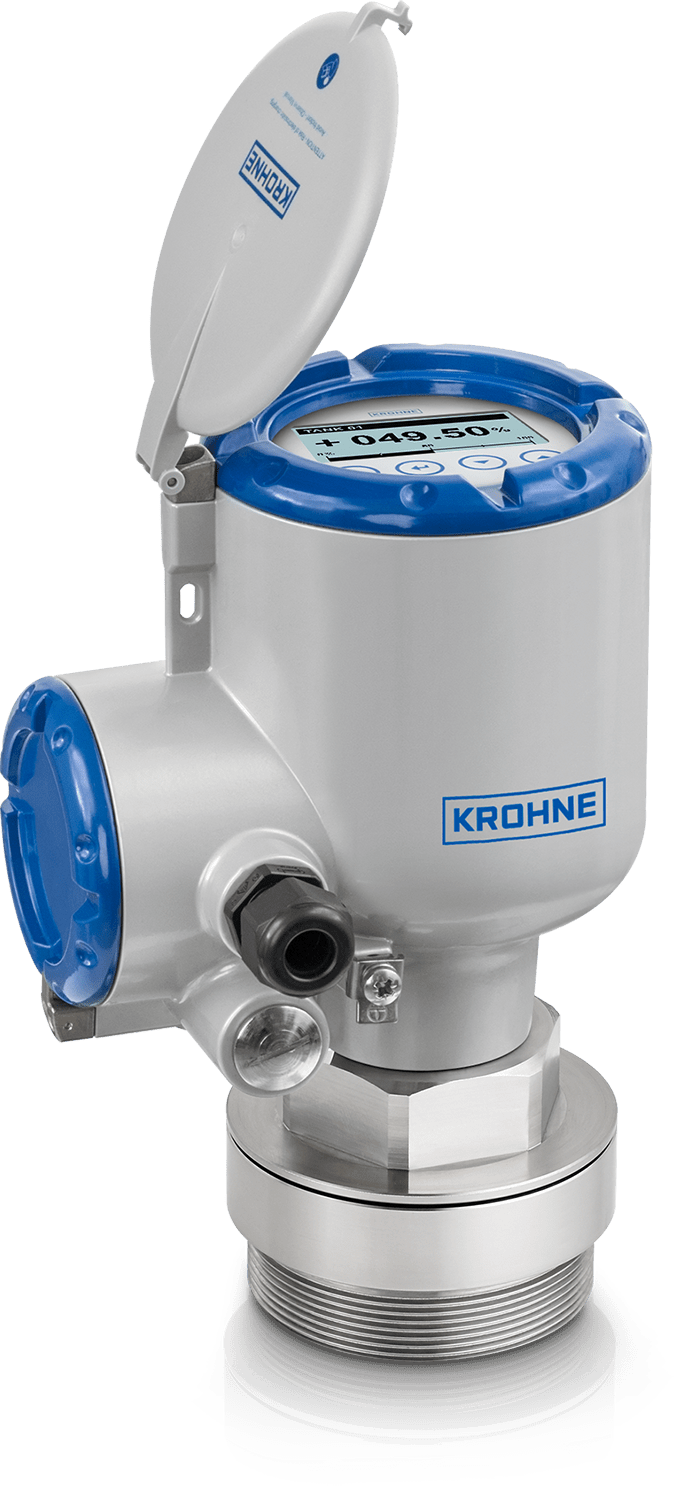

OPTIWAVE 6500 – Versión con antena de lente y conexión roscada

Transmisor de nivel radar (FMCW) OPTIWAVE 6500 - Versión con antena de lente y conexión roscada

El OPTIWAVE 6500 es un transmisor de nivel radar (FMCW) 80 GHz a 2 hilos para aplicaciones difíciles con polvos en atmósferas muy polvorientas. Gracias a su pequeño ángulo de emisión es especialmente apto para la medida de nivel continua sin contacto en silos altos y estrechos, tolvas o contenedores intermedios de almacenamiento hasta 100 m / 328 ft. Gracias a la alta dinámica de señal del radar FMCW, este transmisor de nivel es ideal para productos de baja refllectividad, polvo, superficies no homogéneas o tanques con obstáculos internos. Gracias al montaje enrasado de la antena de lente PEEK no hay intrusiones de la antena en el tanque.

El OPTIWAVE 6500 proporciona lecturas precisas y fiables en condiciones de proceso con temperaturas máx. +150°C y presiones máx. 40 barg. Están disponibles conexiones bridadas o roscadas y también una extensión de antena opcional de 112 mm para la antena DN40. Están disponibles aprobaciones para el uso en áreas peligrosas. El transmisor de nivel se suministra con comunicación HART®7.

Características destacadas del producto

  • A 2 hilos, con lazo de alimentación, con HART®7
  • Dinámica muy alta para una visión clara incluso en atmósferas polvorientas o con productos de baja reflectividad
  • La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
  • Antena de lente PEEK de montaje enrasado (ninguna intrusión en el tanque):
    • DN70 / 2,75" (lente cóncava) con ángulo de emisión de 4° para distancias máx. 100 m / 328 ft
    • DN40 / 1,5" (lente convexa) con ángulo de emisión de 8° para distancias máx. 30 m / 98 ft
  • Extensión de antena de 112 mm para toberas largas
  • No afectada por el ángulo de talud natural – no son necesarios kits de orientación de antena
  • Sistema de purga de antena para conexión bridada sin extensión de antena
  • Precisión de ±2 mm
  • Conexiones bridadas o roscadas
  • Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
  • PACTware™, DD y DTM HART® gratuitos con funcionalidad completa
  • 3 años de garantía

Aplicaciones típicas

General

  • Medida de nivel en silos altos y estrechos con obstrucciones internas, silos intermedios, contenedores de almacenamiento a granel, tolvas

Industria de minerales y minería

  • Polvos finos (por e. materiales para la construcción)
  • Cemento
  • Yeso
  • Cal
  • Polvo de relleno
  • Cenizas volantes

Industria química

  • Polvo de plástico
  • Sílice
  • Jabón en polvo

Industria alimentaria y de bebidas

  • Leche en polvo
  • Café en polvo
  • Chocolate en polvo
  • Harina
  • Almidón
  • Sal, azúcar

Industria de la energía, industria siderúrgica y metalúrgica

  • Carbón, coque

Pulpa y papel

  • Serrín

Case studies

Datos técnicos

Principios de medidaRadar
Tipo de medida de nivelMedida continua
Productos medidosPolvos, Sólidos
En contacto con el medioNo
Medida de interfaseNo
Rango de medida (sólidos)0…100 m/
0…328 ft
Presión de proceso (relativa)-1…40 barg/
-14,5…580 psig
Presiones nominalesEN (1092-1): PN40
ASME (B 16.5): Cl 300#
JIS (B 2220): 10k
Temperatura de proceso-50…+150°C/
-58…+302°F
Temperatura ambiente-40…+80°C/
-40…+176°F
Partes húmedasPolieteretercetona (PEEK)
Juntas de procesoEPDM, FKM/FPM, Kalrez® 6375
Precisión (sólidos)±2 mm/
±0.08 in

Aprobados/Normas

Certificados/aprobaciones ExATEX, cQPSus, EAC, IECEx, NEPSI
Certificados/aprobaciones OtrosCRN, NACE, WHG
Categoría de protecciónIP66/68, NEMA4X/6P

Comunicación

Salidas digitalesHART®
Salidas analógicas4…20 mA

Conexiones a proceso

Conexiones bridadasEN (1092-1): DN80…200
ASME (B 16.5): 2…8"
JIS (B 2220): 40…200A
Conexiones roscadasMacho:
G1 1/2, G3
1 1/2 NPT, 3 NPT
