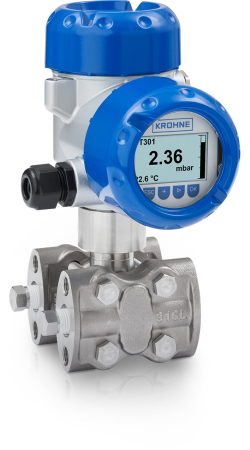

OPTIBAR DP 7060

Transmisor de presión diferencial para la medida de caudal, nivel, presión diferencial, densidad e interfase

  • Transmisor DP de alto rendimiento con medida integrada de la presión de línea
  • Rango de medida: 30 mbar…16 psi; presión de línea: hasta 160 bar
  • Precisión de referencia: ±0,065%
  • A 2 hilos, 4…20 mA, HART®, FF, Profibus-PA
  • Icono/logotipo para linealización 3D total

OPTIBAR DP 7060

OPTIBAR DP 7060

El OPTIBAR DP 7060 es un transmisor de presión diferencial con medida integrada de la presión absoluta. Ofrece un alto grado de modularidad para varias aplicaciones de caudal, nivel hidrostático o presión de proceso. Para las medidas de caudal DP puede combinarse perfectamente con los elementos primarios de KROHNE (por ej. placas de orificio o tubos de Pitot). Equipado con juntas de diafragma, es la solución ideal para aplicaciones de nivel hidrostático, interfase, densidad o aplicaciones difíciles de proceso DP. Con un rápido tiempo de reacción de sólo 125 ms, este transmisor DP ofrece alta precisión y estabilidad de la medida en todas las condiciones de proceso.

KROHNE es el único fabricante de equipos de proceso que efectúa una linealización 3D total de su transmisores de presión diferencial. Para medir la presión diferencial de forma robusta y precisa, incluso en condiciones de proceso cambiantes, cada transmisor de presión diferencial OPTIBAR DP 7060 se linealiza en las tres dimensiones durante la calibración, teniéndose en cuenta, combinadamente, tanto la presión diferencial como la temperatura ambiente y la presión estática. Y puesto que se cubre todo el rango de funcionamiento especificado, queda asegurada una medida muy estable y precisa en cualquier condición de proceso.

Características destacadas del producto

  • Excelente estabilidad a la temperatura y la presión estática incluso en condiciones difíciles
  • Exclusiva linealización 3D del transmisor: compensa todos los factores que pueden influenciar la medida en prácticamente todas las combinaciones posibles
  • Óptima repetibilidad y estabilidad a largo plazo de la señal de medida
  • Medida integrada de la presión absoluta para que la señal reciba la menor influencia posible de los cambios de la presión estática y proporcionar a la vez una señal de proceso adicional
  • Tiempos de reacción muy rápidos < 125 ms
  • Medidas combinadas de DP, SP y T para la máxima seguridad de proceso
  • Célula de medida compacta y ligera
  • Rangeabilidad hasta 100:1, superior bajo pedido
  • Funciones exhaustivas de diagnóstico y parametrización en el módulo de pantalla y de ajuste, o en DTM gratuitos y fáciles de utilizar
  • Aprobaciones Ex ia, Ex d
  • SIL 2/3

Aplicaciones típicas

Industria química, petroquímica, generación de potencia, alimentaria y de bebidas, agua y otras industrias

  • Monitorización de la presión de filtros y bombas con protección contra las sobrecargas hasta 160 bar / 2320 psi
  • Medida de nivel de líquidos en recipientes a presión
  • Medida de caudal de gases, vapores y líquidos con elementos primarios
  • Medida de la densidad y capas separadoras de líquidos en tanques
