OPTITEMP TRA-T30

Termómetro de resistencia (RTD) para velocidades de caudal y presiones elevadas

  • Conexión soldada
  • Termopozo tipo psira, según DIN, forma 4, con punta cónica
  • -40…+600°C / +1100°F

OPTITEMP TRA-T30 – Versión estándar

OPTITEMP TRA-T30 – Versión estándar

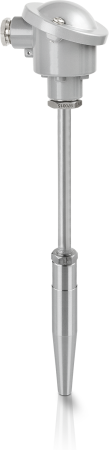

El OPTITEMP TRA-T30 es un termómetro de sensor RTD soldado con termopozo tipo barra cónico (forma 4). El termómetro para requisitos avanzados es apto para aplicaciones en tubos, tanques o reactores donde las conexiones bridadas o roscadas no son suficientes (por ej. en sistemas de distribución del vapor). El termopozo tipo barra tiene una resistencia al esfuerzo mecánico mucho mayor que los termopozos multiparte soldados, por eso es especialmente útil en aplicaciones con velocidades de caudal y presiones altas. El RTD está diseñado para la medida de la temperatura de sólidos, líquidos, gases y vapor hasta +600°C / +1100°F.

El OPTITEMP TRA-T30 se caracteriza por un diseño modular con extensión roscada estándar fácil de sustituir incluso en condiciones de operación. Esto otorga una gran flexibilidad al termómetro. Si se ha dañado por fuera, es posible efectuar el mantenimiento sin parar el proceso. El termómetro de resistencia puede combinarse con la mayoría de termopozos. Está disponible con aprobaciones ATEX e IECEx.

Características destacadas del producto

  • Medida de la temperatura de sólidos, líquidos, gases y vapor
  • Diseño modular: extensión roscada estándar para una sustitución fácil en condiciones de operación
  • Material del termopozo: 1.4404 / 316L, 1.4571 / 316Ti, 1.7335 / 13CrMo44, 1.0460 / C22.8
  • Longitudes estándar o personalizadas
  • Diversos cabezales de conexión disponibles (IP54…IP68)
  • Con transmisor de temperatura opcional
  • Disponible en la versión antideflagrante (Ex d) e intrínsecamente segura (Ex i): ATEX, IECEx

Aplicaciones típicas

  • Aplicaciones con requisitos avanzados
  • Medida de la temperatura de productos que requieren una alta resistencia al esfuerzo mecánico
  • Apto también para la medida de la temperatura en líneas de refrigeración que requieren una conexión a proceso estanca y segura
  • Apto para aplicaciones que requieren termómetros conformes a las normas DIN
  • Se utiliza principalmente en la generación de potencia y para la medida de la temperatura en circuitos auxiliares y de alimentación en varias industrias como:
    • Química y petroquímica
    • Petróleo y gas
    • Maquinaria y equipos / OEM
    • Siderurgia
    • Pulpa y papel

Aplicaciones reales

Detalles del producto

Categoría de productoTermómetro de resistencia (RTD)
Categorías de producto alternativasPotentiometer, Resistance temperature detector, Resistance thermometer, RTD

Datos técnicos

Tipo de productoTermómetro
Principios de medidaResistencia (RTD)
Productos medidosGases, Líquidos, Sólidos, Vapor
Punto de medidaTubo
Tipo de inserción de medidaInserción de medida sustituible, cargada por resorte, con aislamiento mineral OPTITEMP TR 100
Inserción de medida sustituible
Tipo de elemento RTD1 x Pt100, 2 x Pt100
Configuración RTD3 hilos, 4 hilos
Opción de tipo de conexión de sensor de temperaturaBloque terminal cerámico, Cables al aire, Transmisor de temperatura
Termómetro con termopozo
Diseño de termómetroEstilo DIN
Forma de termopozo (según DIN 43772)Forma 4
Diseño punta termopozoCónica
Tipo de termopozoMetal en barras
Diámetros de termopozo24 mm / 0,94"

Aprobados/Normas

Certificados/aprobaciones ExATEX, IECEx
