OPTITEMP TRA-TF33
Termómetro de resistencia (RTD) para velocidades de caudal y presiones elevadas
- Conexión bridada
- Termopozo multiparte soldado con punta recta
- -40…+600°C / +1100°F

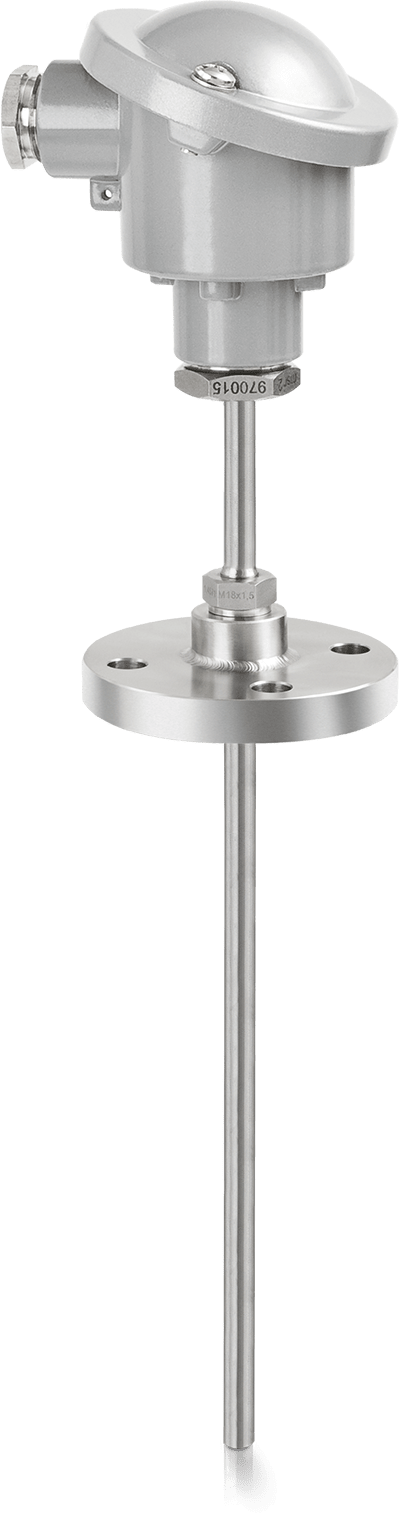

OPTITEMP TRA-TF33 – Versión estándar
El OPTITEMP TRA-TF33 es un termómetro de sensor RTD bridado con termopozo multiparte soldado recto. El termómetro para requisitos avanzados es especialmente apto para el uso en tubos, tanques o reactores donde se requiere una alta resistencia del termopozo al esfuerzo mecánico (por ej. aplicaciones en la industria petroquímica o de petróleo y gas). La ventaja de este tipo de sensor es que sus partes húmedas pueden recubrirse (por ejemplo con PTFE) para otorgarle resistencia contra los productos agresivos. El RTD está diseñado para la medida de la temperatura de sólidos, líquidos, gases y vapor hasta +600°C.
El OPTITEMP TRA-TF33 se caracteriza por un diseño modular con extensión roscada estándar fácil de sustituir incluso en condiciones de operación. Esto otorga una gran flexibilidad al termómetro. Si se ha dañado por fuera, es posible efectuar el mantenimiento sin parar el proceso. El termómetro de resistencia puede combinarse con la mayoría de termopozos. Está disponible con aprobaciones ATEX e IECEx.
Características destacadas del producto
- Medida de la temperatura de sólidos, líquidos, gases y vapor
- Diseño modular: extensión roscada estándar para una sustitución fácil en condiciones de operación
- Material del termopozo: 1.4404 / 316L o 1.4571 / 316Ti
- Recubrimiento químicamente resistente de PTFE o similar disponible para todas las partes húmedas
- Longitudes estándar o personalizadas
- Diversos cabezales de conexión disponibles (IP54…IP68)
- Con transmisor de temperatura opcional
- Disponible en la versión intrínsecamente segura: ATEX, IECEx
Aplicaciones típicas
- Aplicaciones con requisitos avanzados
- Medida de la temperatura en tubos, tanques o reactores a velocidades de caudal y presiones elevadas
- Se utiliza principalmente en la industria química o petroquímica, en la extracción de petróleo y gas y en otras industrias como:
- Generación de potencia
- Maquinaria y equipos / OEM
- Siderurgia
- Pulpa y papel
Detalles del producto
| Categorías de producto alternativas | Potentiometer, Resistance temperature detector, Termómetro de resistencia, RTD |
Datos técnicos
| Principios de medida | Resistencia (RTD) |
| Productos medidos | Gases, Líquidos, Sólidos, Vapor |
| Punto de medida | Tubo |
| Tipo de inserción de medida | Inserción de medida sustituible, cargada por resorte, con aislamiento mineral OPTITEMP TR 100 |
| Inserción de medida sustituible | Sí |
| Tipo de elemento RTD | 1 x Pt100, 2 x Pt100 |
| Configuración RTD | 3 hilos, 4 hilos |
| Opción de tipo de conexión de sensor de temperatura | Bloque terminal cerámico, Cables al aire, Transmisor de temperatura |
| Termómetro con termopozo | Sí |
| Diseño de termómetro | Estilo DIN |
| Diseño punta termopozo | Recta |
| Tipo de termopozo | Multiparte soldado |
| Diámetros de termopozo | Ø10 mm / 0,39", Ø11 mm / 0,43", Ø12 mm / 0,47", Ø9 mm / 0,35" |
Aprobados/Normas
| Certificados/aprobaciones Ex | ATEX, IECEx |
Conexiones a proceso
