OPTITEMP TRA-TW58

Termómetro de resistencia (RTD) para velocidades de caudal y presiones elevadas

  • Conexión soldada
  • Termopozo tipo psira, según ASME, con punta recta
  • -40…+600°C / +1100°F

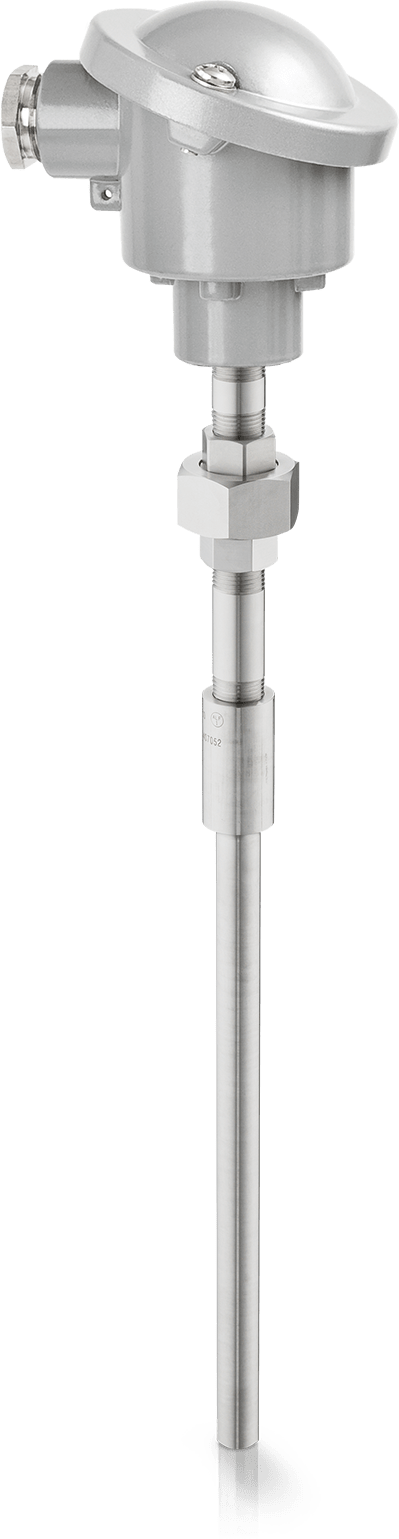

OPTITEMP TRA-TW58 – Versión estándar

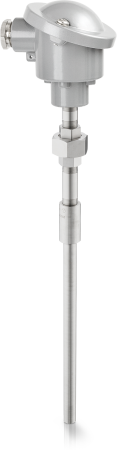

OPTITEMP TRA-TW58 – Versión estándar

El OPTITEMP TRA-TW58 es un termómetro de sensor RTD soldado con termopozo tipo barra recto. El termómetro para requisitos avanzados es apto para aplicaciones en tubos, tanques o reactores donde las conexiones bridadas o roscadas no son suficientes. El termopozo tipo barra tiene una resistencia al esfuerzo mecánico mucho mayor que los termopozos multiparte soldados, por eso es especialmente útil en aplicaciones con velocidades de caudal y presiones altas (p. ej. en la industria petroquímica o de petróleo y gas). El RTD está diseñado para la medida de la temperatura de sólidos, líquidos, gases y vapor hasta +600°C / +1100°F.

El OPTITEMP TRA-TW58 se caracteriza por un diseño modular con extensión roscada fácil de sustituir incluso en condiciones de operación. Esto otorga una gran flexibilidad al termómetro. Si se ha dañado por fuera, es posible efectuar el mantenimiento sin parar el proceso. El termómetro de resistencia puede combinarse con la mayoría de termopozos. Está disponible con aprobaciones ATEX e IECEx.

Características destacadas del producto

  • Medida de la temperatura de sólidos, líquidos, gases y vapor
  • Diseño modular: extensión de unión flexible o extensión roscada DIN para una sustitución fácil en condiciones de operación
  • Material del termopozo: 1.4404 / 316L o 1.4571 / 316Ti
  • Longitudes estándar o personalizadas
  • Diversos cabezales de conexión disponibles (IP54...IP68)
  • Con transmisor de temperatura opcional
  • Disponible en la versión antideflagrante (Ex d) e intrínsecamente segura (Ex i): ATEX, IECEx

Aplicaciones típicas

  • Aplicaciones con requisitos avanzados
  • Medida de la temperatura de productos que requieren una alta resistencia al esfuerzo mecánico
  • Apto para aplicaciones que requieren termómetros conformes a las normas ANSI
  • Se utiliza principalmente en la industria química o petroquímica, de petróleo y gas y en otras industrias como:
    • Maquinaria y equipos / OEM
    • Siderurgia
    • Pulpa y papel

Detalles del producto

Categoría de productoTermómetro de resistencia (RTD)
Categorías de producto alternativasPotentiometer, Resistance temperature detector, Resistance thermometer, RTD

Datos técnicos

Tipo de productoTermómetro
Principios de medidaResistencia (RTD)
Productos medidosGases, Líquidos, Sólidos, Vapor
Punto de medidaTubo
Tipo de inserción de medidaInserción de medida sustituible, cargada por resorte, con aislamiento mineral OPTITEMP TR 100
Inserción de medida sustituible
Tipo de elemento RTD1 x Pt100, 2 x Pt100
Configuración RTD2 hilos, 3 hilos, 4 hilos
Opción de tipo de conexión de sensor de temperaturaBloque terminal cerámico, Cables al aire, Transmisor de temperatura
Termómetro con termopozo
Diseño de termómetroEstilo ASME
Diseño punta termopozoRecta
Tipo de termopozoMetal en barras
Diámetros de termopozo19 mm / 0,75", 23 mm / 0,90"

Aprobados/Normas

Certificados/aprobaciones ExATEX, IECEx
