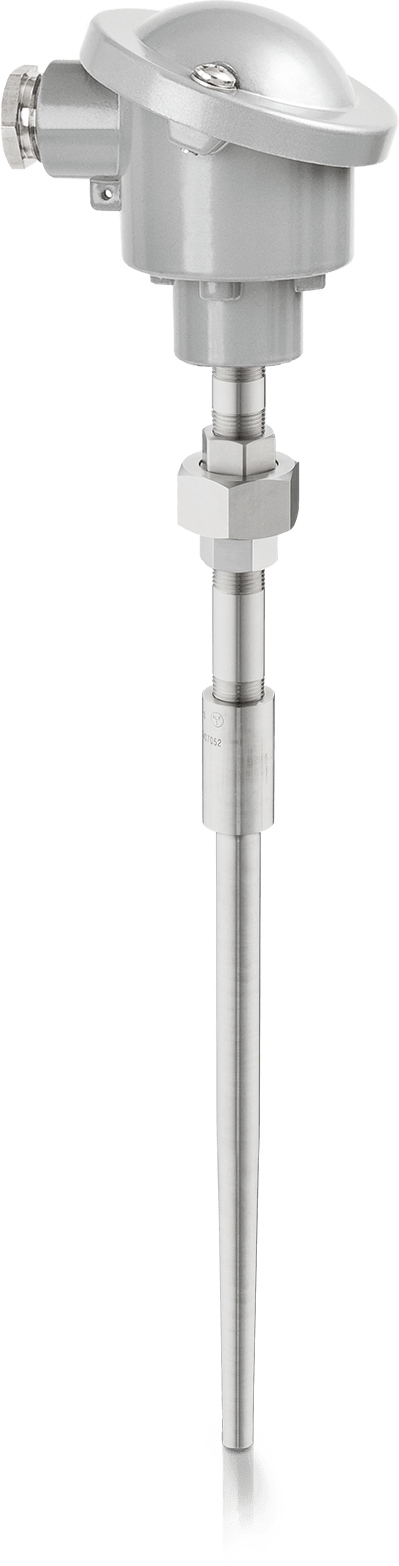

OPTITEMP TCA-TW59
Termómetro de termopar (TC) para velocidades de caudal y presiones elevadas
- Conexión soldada
- Termopozo tipo psira, según ASME, con punta cónica
- -40…+600°C / +1100°F
OPTITEMP TCA-TW59 – Versión estándar
El OPTITEMP TCA-TW59 es un termómetro de termopar (TC) soldado con termopozo tipo barra cónico. El termómetro para requisitos avanzados es apto para aplicaciones en tubos, tanques o reactores donde las conexiones bridadas o roscadas no son suficientes. El termopozo tipo barra tiene una resistencia al esfuerzo mecánico mucho mayor que los termopozos multiparte soldados, por eso es especialmente útil en aplicaciones con velocidades de caudal y presiones altas (p. ej. en la industria petroquímica o de petróleo y gas). El sensor TC está diseñado para la medida de la temperatura de sólidos, líquidos, gases y vapor hasta +600°C / +1100°F.
El OPTITEMP TCA-TW59 se caracteriza por un diseño modular con extensión roscada fácil de sustituir incluso en condiciones de operación. Esto otorga una gran flexibilidad al termómetro. Si se ha dañado por fuera, es posible efectuar el mantenimiento sin parar el proceso. El termómetro de termopar puede combinarse con la mayoría de termopozos. Está disponible con aprobaciones ATEX e IECEx.
Características destacadas del producto
- Medida de la temperatura de sólidos, líquidos, gases y vapor
- Diseño modular: extensión de unión flexible o extensión roscada DIN para una sustitución fácil en condiciones de operación
- Material del termopozo: 1.4404/316L o 1.4571/316Ti
- Longitudes estándar o personalizadas
- Diversos cabezales de conexión disponibles (IP54…IP68)
- Con transmisor de temperatura opcional
- Disponible en la versión antideflagrante (Ex d) e intrínsecamente segura (Ex i): ATEX, IECEx
Aplicaciones típicas
- Aplicaciones con requisitos avanzados
- Medida de la temperatura de productos que requieren una alta resistencia al esfuerzo mecánico
- Apto para aplicaciones que requieren termómetros conformes a las normas ANSI
- Se utiliza principalmente en la industria petroquímica, de petróleo y gas y en otras industrias como:
- Generación de potencia
- Maquinaria y equipos / OEM
- Siderurgia
- Pulpa y papel
Detalles del producto
| Categorías de producto alternativas | TC probe, Thermocouple probe |
Datos técnicos
| Principios de medida | Termopar (TC) |
| Productos medidos | Gases, Líquidos, Sólidos, Vapor |
| Punto de medida | Tubo |
| Opción de tipo de conexión de sensor de temperatura | Bloque terminal cerámico, Cables al aire, Transmisor de temperatura |
| Inserción de medida sustituible | Sí |
| Montaje de sensor | Soldadura |
| Diámetros de termopozo | Ø19 mm / 0,75", Ø25 mm / 0,98" |
| Termómetro con termopozo | Sí |
| Tipo de inserción de medida | Inserción de medida sustituible, cargada por resorte, con aislamiento mineral OPTITEMP TC 100 |
| Diseño punta termopozo | Cónica |
| Tipo de termopozo | Metal en barras |
| Partes húmedas | Acero inoxidable austenítico (1.4404/316L) |
Aprobados/Normas
| Certificados/aprobaciones Ex | ATEX, IECEx |
